扩大覆盖面积玻璃球洒水喷头(EC喷头)

 执行标准：GB5135.12-2006

一、引 言:

    本公司通过多次改良设计及经天津消防研究所长达15个月的试验验证，在国内率先首创研究开发了上述两种扩大覆盖面积洒水喷头，填补了国内厂家该产品的空白，打破了国外产品长期垄断市场的局面。尤其是直立型扩大覆盖面积洒水喷头，至今仍未有国外产品进入中国市场，是目前国内市场上的产品。在同等压力下(EC)扩大覆盖面积直立型洒水喷头比(EC)扩大覆盖面积边墙型洒水喷头拥有更大的保护面积。

二、用 途:

    EC系列喷头采用特殊设计的框架和K=115的较大流量和快速响应玻璃球，响应时间快,具有比常规洒水喷头更大的保护范围，适用于轻、中危险级场所，如商场、旅馆、饭店、办公楼、医院、博物馆、工业厂房等场所。

三、特 点:

　EC系列玻璃球洒水喷头由铜合金框架、进口3mm玻璃球、球座、密封件、大覆盖型溅水盘等装配而成，设计合理,外形美观。

1、喷头框架采用H59铜棒分次锻压成型,强度高、耐腐蚀性强，并经抛光电镀处理。

　2、感温元件采用德国JOB公司FR3mm快速响应玻璃球,强度高,反应迅速,能及时扑灭火灾。

　3、喷头流量及保护面积特大。

四、主要技术参数:

1、公称口径:20mm，接口螺纹:R3/4。流量特性系数:K=115±6。

2、额定工作压力:1.2MPa，出厂密封试验压力:3.2MPa，100%检测。

3、响应级别：快速响应，响应时间系数:RTI≤50。

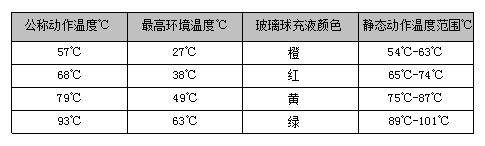

4、常用的玻璃球喷头公称动作温度及颜色标志:

5、喷头在不同保护面积及不同喷水强度下的低工作压力不同。

五、贮存、安装、使用维护注意事项：

1、洒水喷头应贮存在-15℃～40℃的干燥环境中，不得在4℃以下的环境中使用。

2、安装喷头时和管件螺纹联接处建议使用聚脂氟乙稀密封带，管件应是符合国家标准的产品。

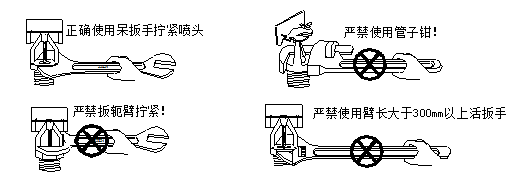

3、喷头安装时应使用(22X24)的呆扳手的相应扳口，并注意正确使用,如下图。喷头拧紧力距

   为10-20N.m,严禁超过30N.m。

4、喷头应保持清洁,严禁喷涂油漆,涂料等。

5、待安装喷头应储存在厂方提供的泡沫防护盒内，施工人员不得随意用其它容器:如安全帽、

   油漆桶等使用或存放。

6、取放喷头不允许用抛物、拢抓、倾倒等方式，必须轻拿、轻放,玻璃球严禁碰撞。由于不规　　 范的操作或安装造成喷头框架受损、变形、玻璃球转动引发的渗漏和爆炸,本公司不负责任。
