早期抑制快速响应喷头202

早期抑制（ESFR）喷头

 执行标准：GB5135.9-2006

一、简介
    下垂型ESFR快速响应早期灭火玻璃球洒水喷头,是一种大口径洒水喷头,它是自动喷水灭火系统的一个组成主要元件,既可用于探测火灾,又可通过自动喷水进行灭火。由于该喷头采用∅2.5mm(∅3mm)玻璃球，大喷口直径及较大的溅水盘，其响应时间指数（RTI）≤28±8（m.s）,因而具有快速响应火灾,流量大，水滴直径大，灭火效率高等优点,是专门为高堆垛与高货架仓库设计,较普通喷头具有特殊的优势。保护普通危险,储存Ⅰ-Ⅳ类物品,塑料制品,混杂物品的仓库。
二、主要技术参数:

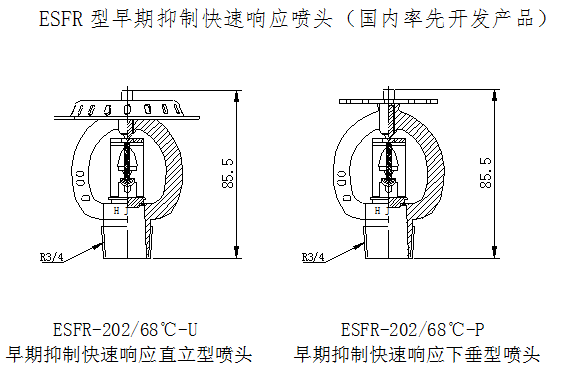

    1、型号：ESFR  202/68℃  P
    2、安装形式：下垂式,溅水盘朝下。
    2、公称口径：20mm，接口螺纹R3/4。
    3、额定工作压力：1.2MPa，出厂密封试验压力:3.4MPa，100%检测。
    4、流量特性系数:K=202、K=242、K=363。
    5、响应时间指数(RTI)≤28±8(m.s)  。
    6、公称动作温度:68℃。
    7、zui大覆盖面积:9.3m  。
    8、最小覆盖面积:7.4m  。

四、安装高度与zui低工作压力：

六、贮存、安装、使用维护注意事项：

1、洒水喷头应贮存在-15℃～40℃的干燥环境中，不得在4℃以下的环境中使用。

2、安装喷头时和管件螺纹联接处建议使用聚脂氟乙稀密封带,管件应是符合国家标准的产品。

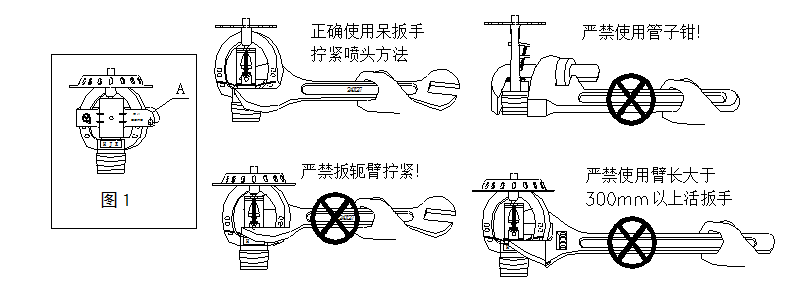

3、喷头安装时必须使用(22X24)的呆扳手的相应扳口，并注意正确使用,如下图。喷头拧紧力距为10-20N.m,严禁超过30N.m。

4、喷头应保持清洁,严禁喷涂油漆,涂料等。

5、待安装喷头应储存在厂方提供的泡沫防护盒内，施工人员不得随意用其它容器:如安全帽、油漆桶等使用或存放。

6、取放喷头不允许用抛物、拢抓、倾倒等方式，必须轻拿，轻放，玻璃球严禁碰撞。由于不规范的操作或安装造成喷头框架受损、玻璃球转动引发的渗漏和爆炸,本公司不负责任。

7、本公司生产的ESFR喷头，对质量保证非常严谨，在喷头中部添加了玻璃球塑料保护罩，防止喷头在运输及安装过程中玻璃撞碎,施工单位必须待喷头安装好，试水完成后方能拆除。正式投入使用时必须拆除，拆除时只需在A处(如图1)轻轻一拔,保护罩即能轻易拆下。
